ガス検知警報器の紹介Introduction

産業用ガス検知警報器

目に見えないガスは、人間の五感のみでその変化に気付くことは困難です。酸素が欠乏した空気や硫化水素は、人命に関わる重大な事故につながります。また、可燃性ガスの漏えいによる火災・爆発事故は、ひとたび発生するとその周辺にも被害がおよぶ大災害となります。産業用ガス検知警報器は、各種設備からの漏えいや発生するガスの濃度を早期に検知し、作業環境に存在する危険または有害なガスの濃度を測定して、この情報を元に保護・防災措置を迅速・的確に行うための機器です。

ガスの種類

ガス検知警報器の測定対象となるガスは大きく分けて3種類に分類されます。

01水素やメタン、プロパンなどの「可燃性ガス」

02人体に悪影響を及ぼす「毒性ガス」

03人の生命にとって欠くことのできない「酸素」

ガス検知警報器はこれらのガスを検知します。
また、1台で同時に複数のガスが測定できる複合ガス検知警報器もあり、様々な場所で幅広く使用されています。

可燃性ガス検知警報器

レーザーメタンmini
SA3C32A

毒性ガス検知警報器

一酸化炭素計
XC-353Ⅱ

酸素検知警報器

酸素検知警報器
JKO-AL3

複合ガス検知警報器

ポータブルガスモニター
GX-3R Pro

ガス検知警報器の種類

ガス検知警報器は、形状による分類と採気方式による分類があります。
それぞれの特性を十分に考慮し、現場での使用条件に見合ったものを選定します。

A) 形状による分類

定置形ガス検知警報器
SH-1003PA(吸引式)/STX-PA(拡散式)

定置形

ガスが発生しやすい、または漏れる恐れのある一定の場所に固定して設置し、24時間連続してガス漏れや有害ガスの存在を常時監視します。

携帯式水素ガス検知器 TIP-HY

携帯形

ガス漏えいの発生の可能性のある場所に携帯し、その場所のガス漏れや有害ガスを測定します。

携帯型ガス検知器 ガスウォッチ CX-ⅢA

装着形

ガスが発生しやすい、または漏れる恐れのある現場で作業をする人が、胸に装着したりベルトあるいはヘルメットに取り付けたりして、作業者がばく露されるガスを監視します。

B) 採気方式による分類

拡散式シングルガス検知警報器 BW Solo

拡散式

測定場所のガスが直接、検知部(ガスセンサー)に接触する方式です。

フロンガス検知器 DC-IR2

吸引式

ポンプなどで測定場所のガスを吸引して、ガス検知警報器に内蔵した検知部に接触させる方式です。検知部を直接、検知場所に置けない場合に使用します。

検知管式ガス測定器

検知管とガスを検知管に通気するためのガス採取器から構成される測定器で、検知管で測定できるガスの種類は約250種類あります。

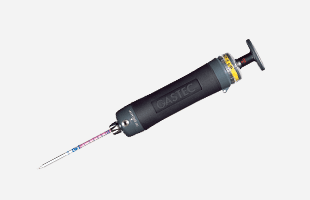

検知管式ガス測定器 GV-110S

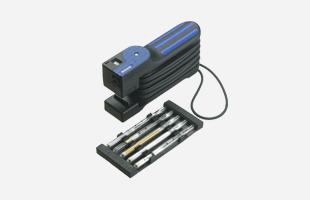

ガス採取器 AP-20

ショートターム検知管 ACCURO

ガスセンサー

ガス検知警報器に用いられるガスセンサーは様々な種類があり、それぞれ検知対象ガス、検知範囲、その他の特性が異なります。
使用目的や用途などを十分考慮し、条件に適した検知方式を選択します。

熱線式

検知方式:
接触燃焼式
検知範囲:
数%から0.01%付近まで
検知対象ガス:
ほとんどの可燃性ガス・蒸気
検知方式:
半導体式
検知範囲:
数1000ppmから数ppm付近まで
検知対象ガス:
主に還元性で可燃性及び毒性のガス・蒸気
検知方式:
熱伝導度式
検知範囲:
100%から0.1%付近まで
検知対象ガス:
ほとんどのガス・蒸気

光学式

検知方式:
光干渉計式
検知範囲:
100%から0.1%付近まで
検知対象ガス:
ほとんどのガス・蒸気
検知方式:
赤外線吸収式(非分散型)
検知範囲:
100%から0.001%付近まで
検知対象ガス:
CO2, CO, CH4, C3H8, 等

電気化学式

検知方式:
隔膜イオン電極式
検知範囲:
数%から数ppm付近まで
検知対象ガス:
NH3, H2S, HCN, CO2
検知方式:
定電位電解式
検知範囲:
数1000ppmから許容濃度付近まで
検知対象ガス:
CO, NO, NO2, H2S, SO2, HCl, Cl2, PH3, H2, AsH3, SiH4
検知方式:
隔膜ガルバニ電池式
検知範囲:
100%から0.01%付近まで
検知対象ガス:
O2
検知方式:
固体電解質式(ジルコニア式)
検知範囲:
100%から数ppm付近まで
検知対象ガス:
O2

その他

検知方式:
水素炎イオン化式
検知範囲:
数%から数ppm付近まで
検知対象ガス:
炭化水素類
検知方式:
試験紙光電光度式
検知範囲:
数ppmから数ppbまで
検知対象ガス:
AsH3, B2H6, PH3, SiH4, NH3
検知方式:
PID式
検知範囲:
数1000ppmから1ppb付近まで
検知対象ガス:
水素化物,有機溶剤等
検知方式:
化学発光式
検知範囲:
ppmからppb程度まで
検知対象ガス:
AsH3, PH3

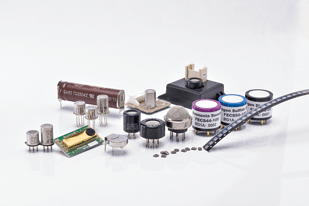

半導体式ガスセンサー

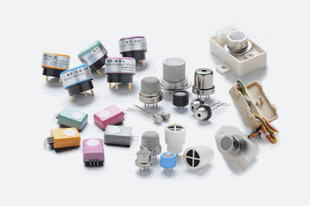

センサーモジュール

接触燃焼式、電気化学式、熱伝導式、
イオン化式ほか、各種ユニット

可燃性、毒性、有機溶剤、他
半導体式、電気化学式、接触燃焼式
